       真空除氧器原理和流程，在比較低位真空除氧器的基礎上，工業鍋爐采用低位真空除氧器的可行性，并且節能效果十分顯著。
       在工業鍋爐給水中,氧對鍋爐的腐蝕危害很大，為此國家標準GB1576-85“低壓鍋爐水質標準”中規定2th以上鍋爐必須除氧。因此選用一套技術先進、效果可靠操作簡便的真空除氧器,對于鍋爐的IE常運行尤為重要。
       常用除氧方式有熱力除氧和真空除氧器,真空除氧器分為燕汽噴射真空除氧和水噴射真空除氧系統。本文僅介紹低位水噴射真空除氧系統。熱力除氧水溫在104~105C,其無法用來回收低品位余熱;而水噴射真空除氧水溫在40C左右,此溫升可利用回收低品位余熱如鍋爐排污熱量,它幾乎不耗蒸汽,進水溫度低,便于充分利用省煤器，降低鋼爐排煙溫度,是一種理想的除氧方法。
㈠真空除氧器原理
       真空除氧是基于亨利定律.即在封閉容器中，氣體在水中的溶解量與該氣體在水面上的分壓力成正比。水在沸騰時,水面上蒸汽的分壓力增加,溶解于水中的氣體分壓力隨之減小,當水面上充滿了水蒸汽時,水不再具有溶解氣體的能力，水中所溶解的氣體就析出。從水的飽和溫度特性可知,在真空狀態下,低溫水也能沸騰,真空除氧就是利用了這一特性達到除氧目的。
㈡真空除氧器與節能
       真空除氧器能保證鍋爐給水含氧量長期保持在0.1mg/L以下,完全符合GB1576-85標準。真空除氧水溫在40七左右,而熱力除氧水溫在104~105C，故真空除氧能充分利用省媒器,節能效果是十分明顯的。下面以1臺SHL10-13-An型鍋爐為例來看看真空除氧器的節能效果。
       設1臺SHL10-13-An飽和水燕汽鍋爐,其排污量為10%,真空除氧器熱效率為95%，(包括熱損失),查該鍋爐熱力計算說明書知省煤器規定進水溫度為tm=105C ,鍋爐給水溫度t=144.3C.分別求出熱力除氧和真空除氧的耗能量。

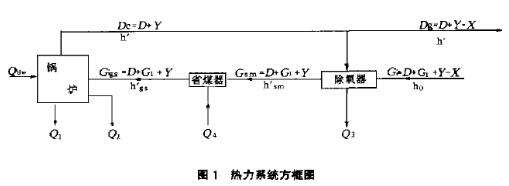

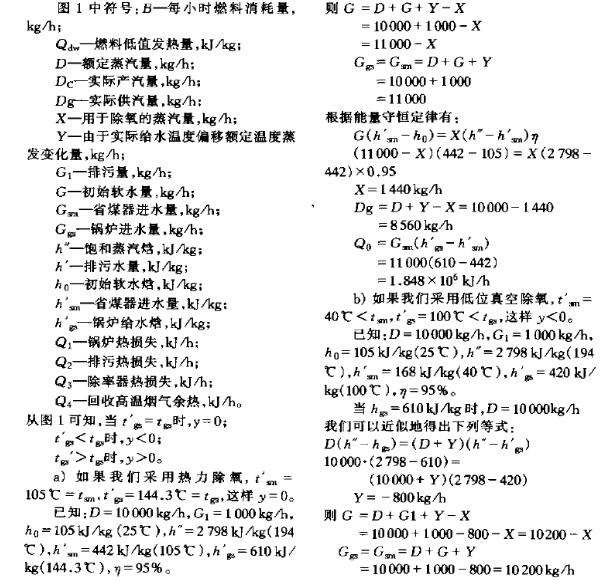

       首先，我們來看一看整個熱力系統(圖1）
       比較a.b)可知,真空除氧器比熱力除氧實際供汽量多8949-8560=389kg/h,其主要原因是真空除氧進水溫度低，便于充分利用省煤器，回收熱量Q比熱力除氧多2.57X10*-1.848X106=7.22X105 k]/h,折合燕汽258kg/h,此外真空除氧器熱損失Q3小于熱力除氧,真空除氧水量少于熱力除氧等也是節能原因。
       由于真空除氧器比大氣式熱力除氧器多使用2臺水泵，因此還要加上水泵的能耗10kW.h。設1 kW+h=0.4kg標煤；1kg標煤=7kg蒸汽，則實際上真空除氧比熱力除氧節約蒸汽為389- 0.4X10X7=360kg/h。
       由于真空除氧水溫一般要求在35-40C之間,這一溫升可以通過回收低品位余熱(如鍋爐排污能等),這樣節能效果就更為顯著。
㈢低位水噴射真空除氧流程

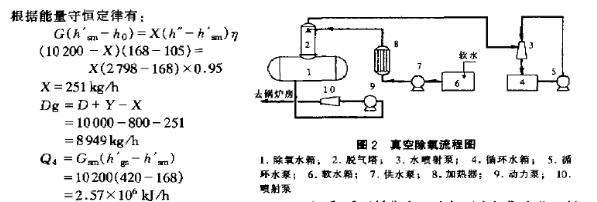

       低位水噴射真空除氧器主要由除氧器(1,2)、水噴射真空泵機組(3,4 ,5)引水泵機組(9,10)加熱器(8)等4部分組成,詳見圖2。
㈣經濟分析
       大氣式熱力除氧器投資約2萬元,低位真空除氧投資約5萬元,從表面上看,開始投資時低位真空除氧多3萬元。但從下面節能分析看，采用低位真空除氧可在短期內收回投資效益是顯著的。
       從以上節能分析可知，低位真空除氧每小時節約蒸汽360kg/h,若每年按310d計，每天按16h計,則全年節約燕汽:0.165x；16X310=1785.6t/a,按每噸汽60元計,共節約:60X1785.6=107136元/么≈10.7萬元/2。也就是說可在半年內收回全部投資。以上僅是節能一項,此外,采用低位真空除氧變高位安裝為低位安裝，減少了鍋爐房土建投資,這一效益也是不小的,由于采用低位真空除氧,減少了管路腐蝕，所有這些都顯示了低位真空除氧的優越性，節能效果是明顯的。
